局部放电（PD）测试作为评估高压电气设备绝缘系统健康状态的核心手段，在保障现代电力电子设备可靠性方面发挥着不可替代的作用。其核心价值在于提前发现微观绝缘缺陷、预防突发性击穿故障、量化评估设备寿命。
01局部放电测试的必要性
新能源汽车行业发展日新月异，其关键部件电动机定子的性能及可靠性也在寻求革命性的突破。电机漆包线及定子绕组内的漆包线表面的绝缘漆膜在高电压场下可能发生局部放电，引起绝缘材料老化，局部发热导致烧毁。
02局部放电引起的原因
· 材料不均匀性：缘漆膜厚度不均匀，导致局部电场强度过高。
· 抗电晕性能：耐电晕性能的差异（如聚酯亚胺、聚酰胺酰亚胺等不同材质的漆包线耐电晕差异较大）。
· 环境老化：长期受温度、湿度等环境影响，绝缘材料可能劣化，产生裂纹或分层。
03通过局部放电测量，可以实现如下目标：
· 评估工业自动化、新能源汽车等高电压、高可靠性场景中漆包线及电机定子绝缘寿命的重要依据。
· 确保电机及漆包线符合标准规范（如IEC60034-18-42）。
· 通过局部放电测试，制造商可以进行产品的局部放电老化筛选，找出差异性，提高产品的质量及可靠性。
04适用标准
符合IEC60034-18-42标准的求。精准预警绝缘缺陷，护航电机零隐患，赋能电机全生命周期可靠管理。
05产品简介

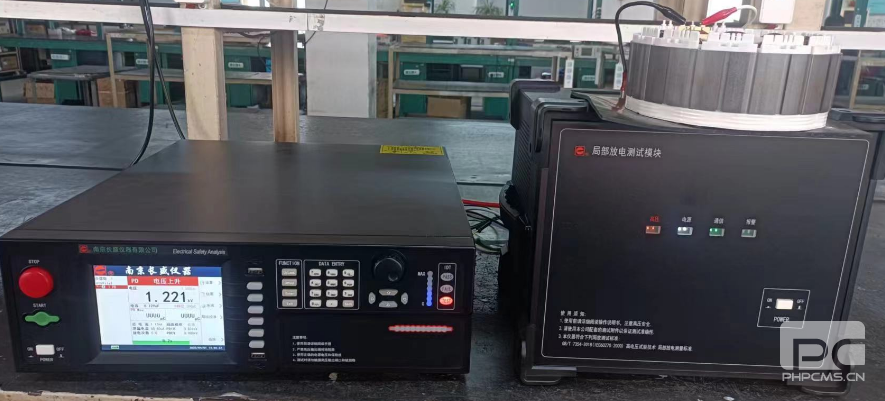

CS19010/CS19011/CS19013系列局部放电安规综合测试仪是一款适用于高频变压器、线缆、绝膜高压隔离集成电路（如光耦、磁耦、隔离放大器、隔离式数字通信芯片）、半导体高压开关（如IGBT、MOSFET），及高压绝缘组件（如隔离基板）、FIW线（完全绝缘漆包线）、容高压电容器等器件耐电压测试+漏电流测试+局部放电测试的综合测量设备，可实现0.1kV~10kV范围内耐压测试、0.1μA~1mA漏电流测试、1pC~10000pC局部放电测试，在发现隐藏在隔离器件/绝缘材料中的弱绝缘缺陷应用中展现出卓越的性能。
06产品性能
1.实时的Q/V、Q/t趋势图:可观测实时升降压及测试过程中的局部放电变化趋势;
2.精准的小信号测量:可测量1pC的电量，分辨率0.1pC。细微之处，尽显眼底
3.HVCC检测功能:避免塑封过程及测试夹具因素导致的接触误判;
4.适用性广:可适用于光隔离器、1GBT、电子变压器、高压继电器、定子、线材及绝缘材料的测试;
5.测试设置灵活:可根据测试模式，自由设置测试步骤、参数，适用不同标准测试要求;
6.实时、细致的服务:及时针对客户现场出现的测试及自动化配套问题，提供复杂环境下的测试解决方案。
07案例分享
1.试验目的：
对客户的样品进行局部放电测试，查看20次测试起始/熄灭放电电压一致性
2.测试条件：
依据IEC60034-18-42及产品测试要求进行测试
3.测试结果分析

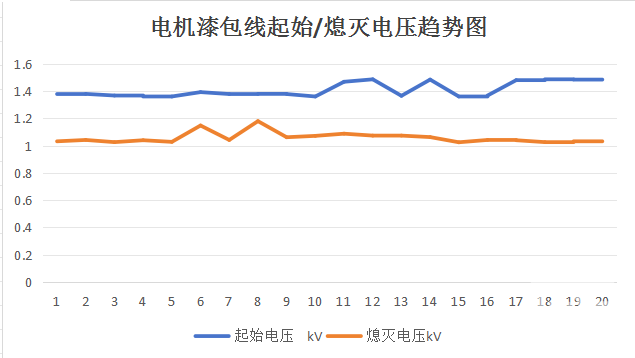

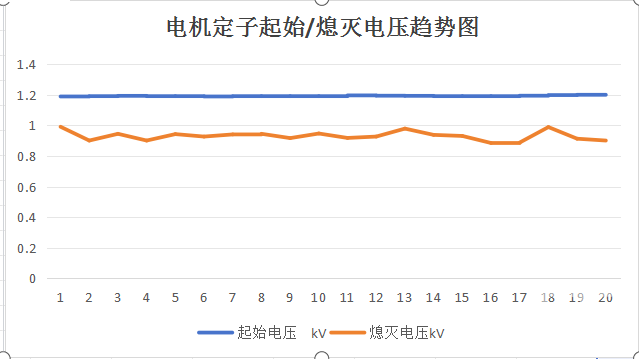

根据测试结果的起始/熄灭电压趋势图，可判断多轮测试后，被测品局部放电性能较稳定。
